水利监测系统在块泽河水电站的应用

返回列表
应用案例
作者:司南导航
发布时间:2023年08月30日
关注企业公众号: 尊龙凯时·(中国)人生就是搏!

一、项目背景

 块泽河发源于云南省富源县城西部支锅石村的大水塘,河流全长 174 km,是云南省境内南盘江下游主要支流黄泥河的一级支流。块泽河水电站位于富源县富村镇,工程位于块泽河干流中游三岔河至块泽河大桥河段内,河段全长 12.74 km,该段控制流域面积1831 km,河道基本为峡谷地带,底宽多在 20~30m,基本为灰岩河床,两岸系悬崖峭壁。块泽河水电站水库总库容1397 万m电站装机36 MW(2x18),为引流式电站,额定流量45.7m/s,额定水头 96 m,多年平均发电量 1.62 亿kW·h。

二、工程简介

拦河坝为混凝土单曲拱坝,坝高86 m,坝顶高程1584.0m,坝顶长度 89 m,宽度5m,最高蓄水位为1580.0m,死水位1553 m。在大坝左岸布置1个冲沙洞,进口高程1530.0 m。由于现场交通不便,不利于大坝的变形监测,特增设自动化监测。

三、项目效果

1)设备进场

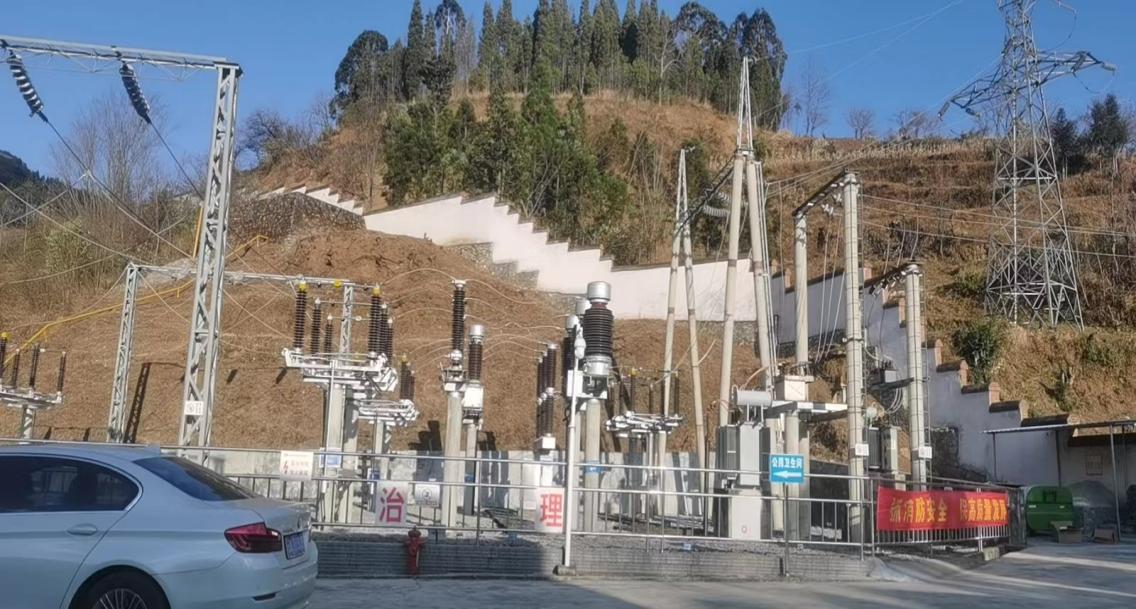

块泽河水电站局部

尊龙凯时·(中国)人生就是搏!

设备进入预定位置

2)现场安装照片

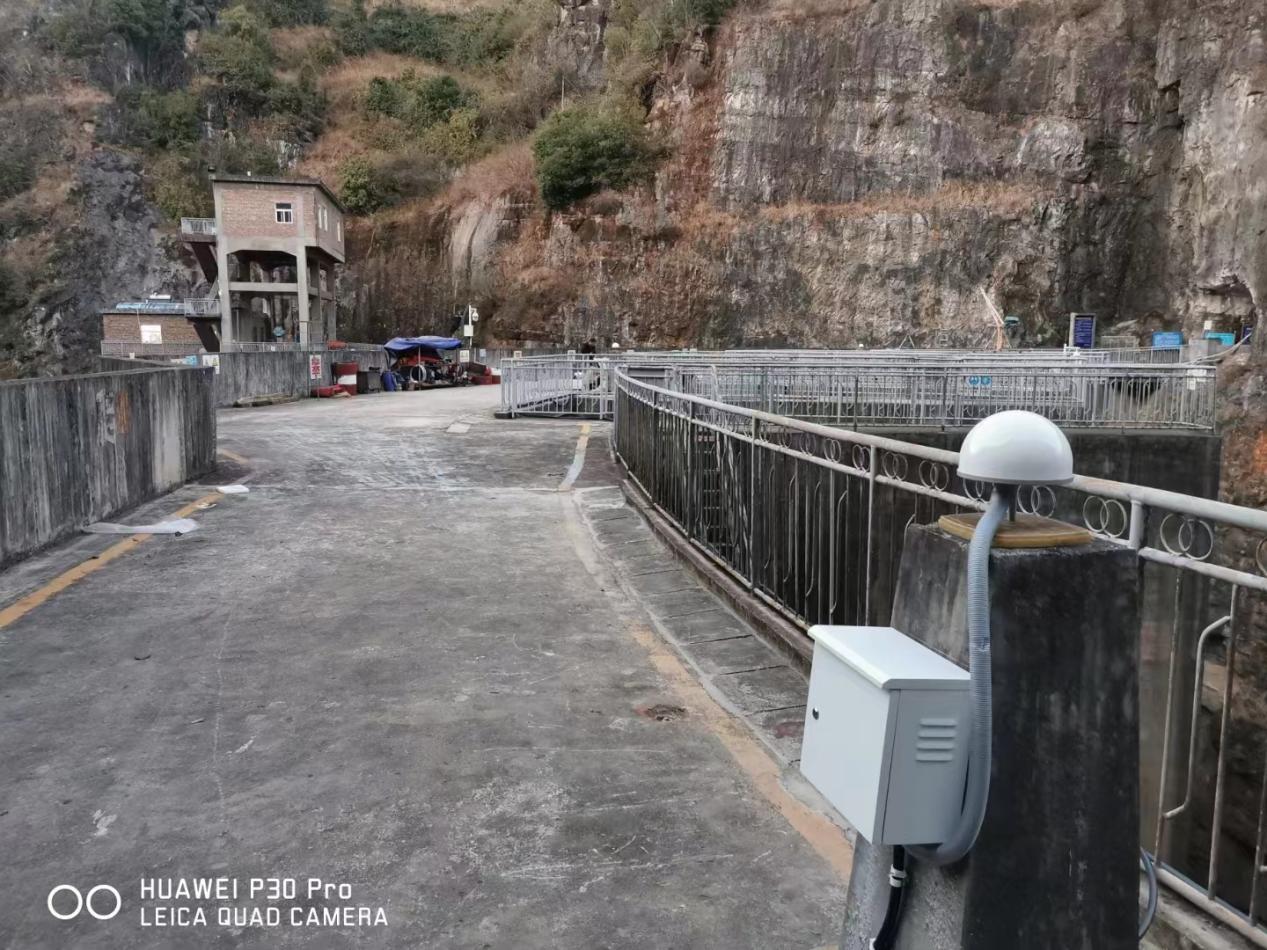

基站安装完成

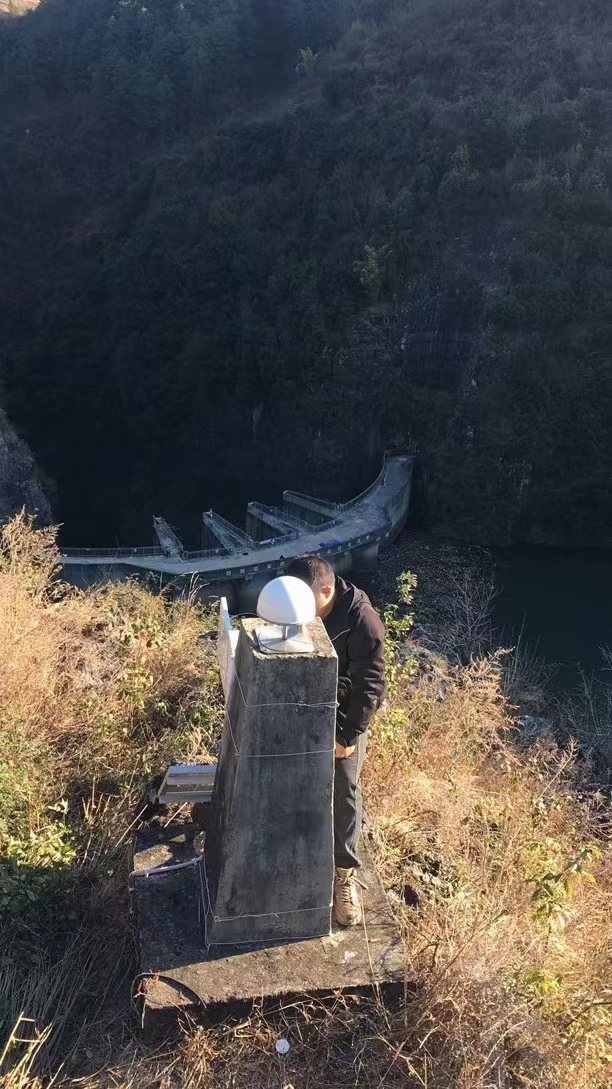

GNSS1安装完成

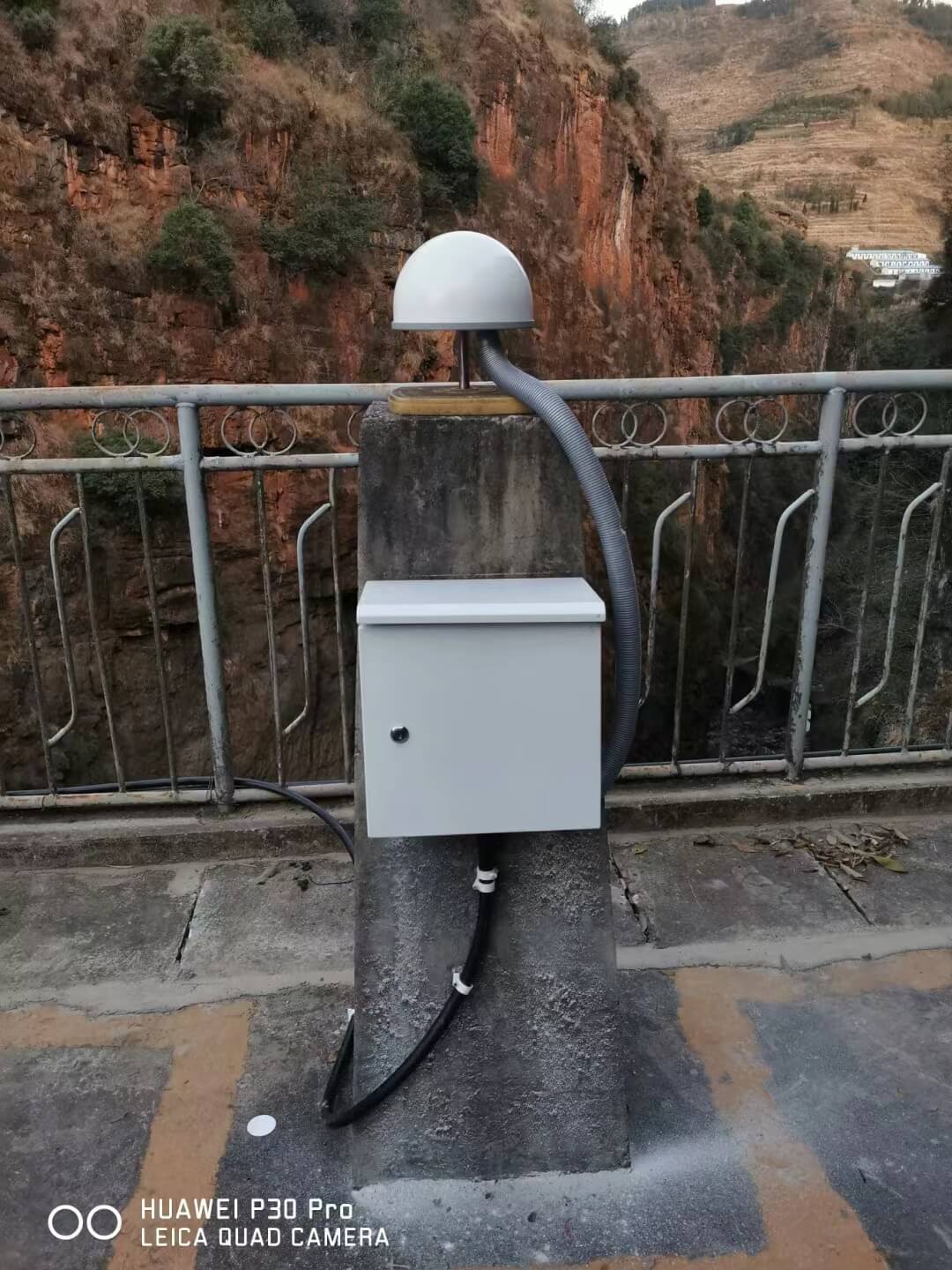

基站安装完成

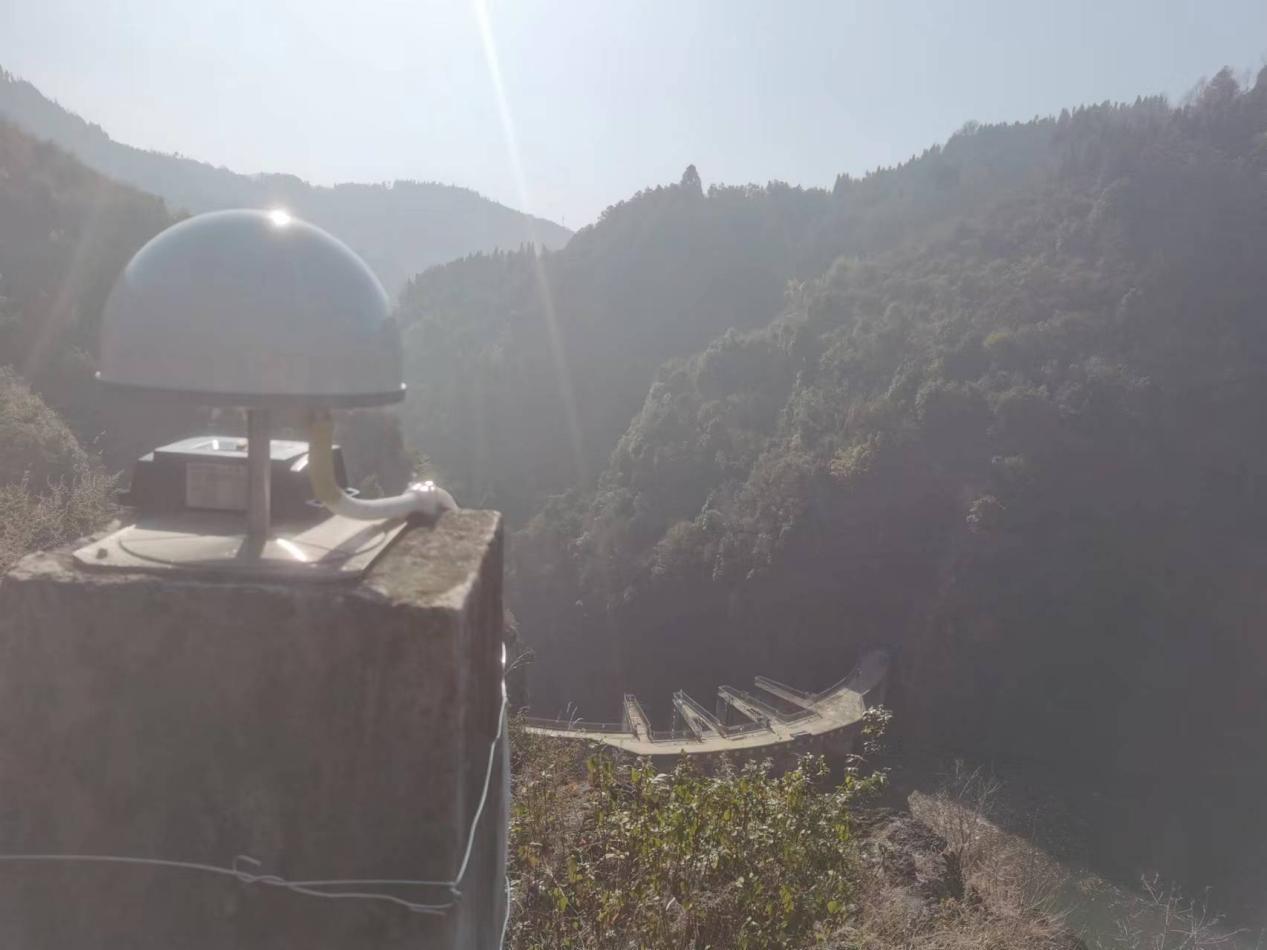

GNSS2安装完成

三、平台照片

尊龙凯时·(中国)人生就是搏!

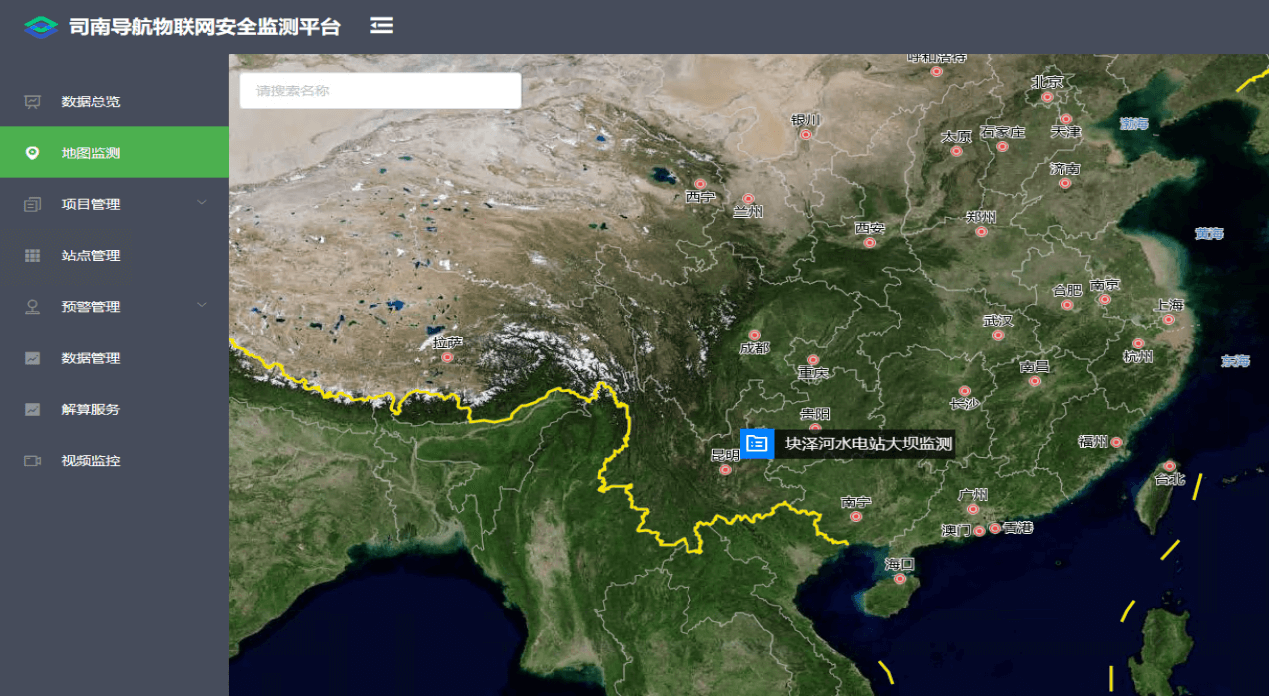

项目具体位置

尊龙凯时·(中国)人生就是搏!

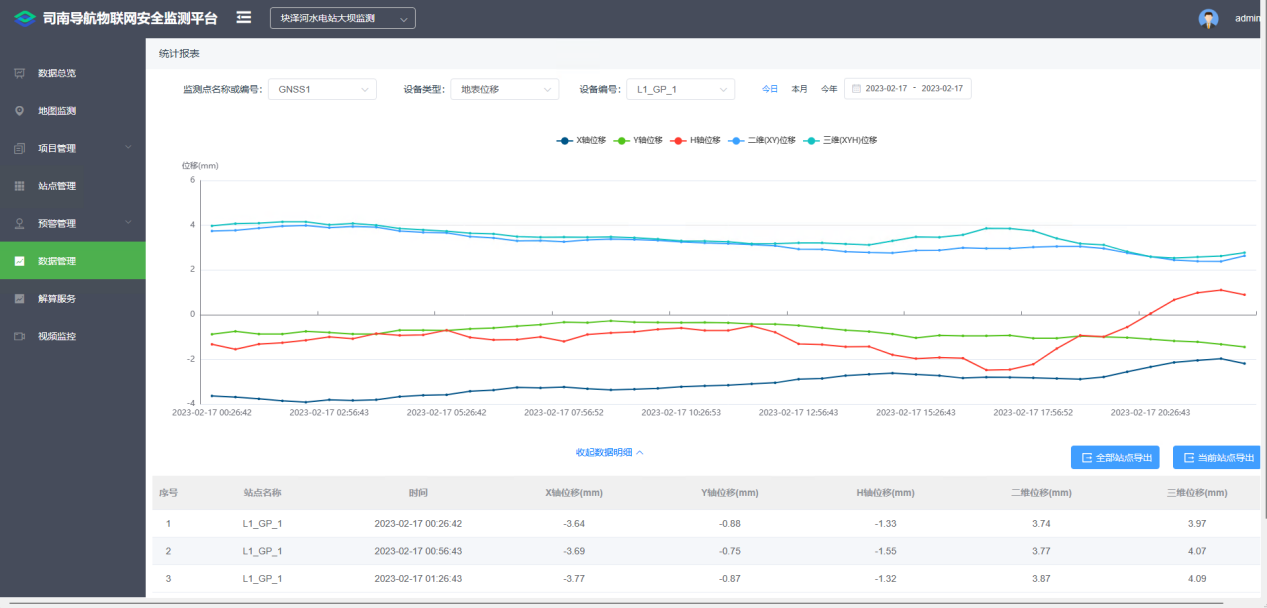

GNSS1数据展示

尊龙凯时·(中国)人生就是搏!

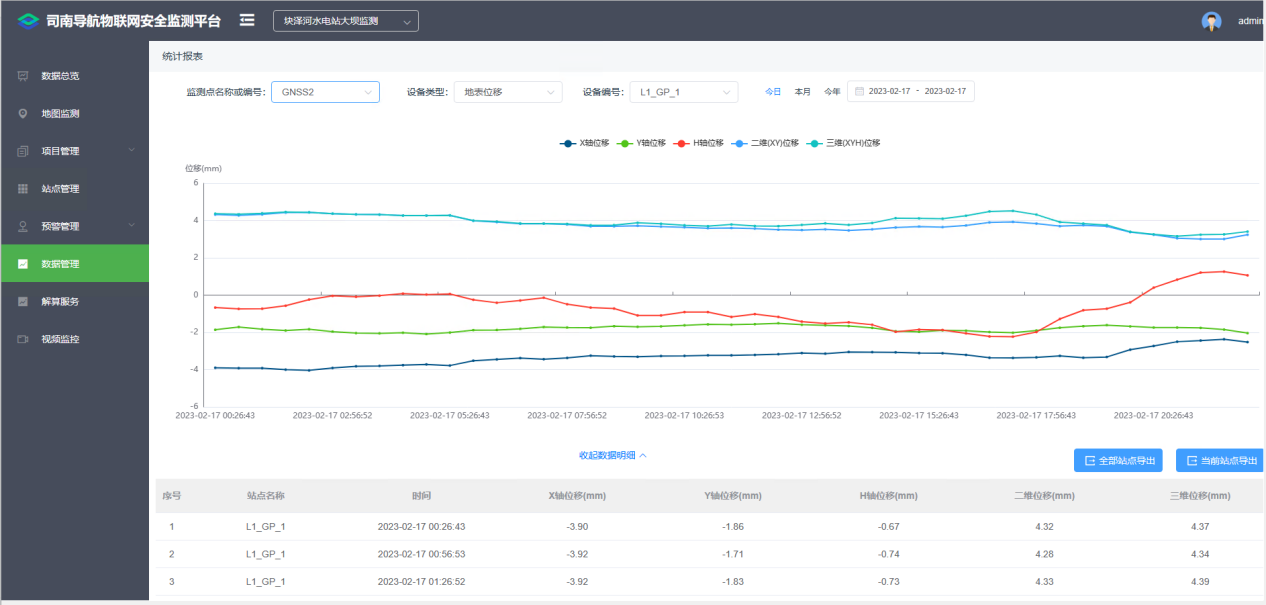

GNSS2数据展示
